Actieve harmonische filterkast (100A-300A)

Korte beschrijving:

Actieve harmonische filterkast is een geavanceerde apparatuur die wordt gebruikt om harmonische vervorming in het voedingssysteem te verminderen en te beheersen.Deze kasten maken gebruik van actieve filtertechnologie om de harmonische inhoud van de voeding actief te monitoren en analyseren, en vervolgens tegenwerkende stromen te genereren en te injecteren om de harmonischen tegen te gaan.Bescherm gevoelige apparatuur tegen degradatie en mogelijke schade.Deze kasten kunnen worden geïntegreerd in een stroomverdeelsysteem met een of meer Power Quality-modules.

- 2e tot 50e harmonische mitigatie

- Realtime compensatie

- Modulair ontwerp

- Bescherm apparatuur tegen oververhitting of defecten

- Verbeter de werkefficiëntie van apparatuur

Nominale compensatiestroom:100A~300A

Nominale spanning:AC400V(-40%~+15%)

Netwerk:3 fase 3 draads/3 fase 4 draads

Afmetingen kast:800 x 1000 x 1600 mm, biedt plaats aan 3 modules.

Stuur een e-mail naar ons

Product detail

FAQ

Productlabels

Verstening

Harmonische bron: thyristor, omvormer

Harmonische uitrusting: snelheidsventilator, allerlei soorten pompen

Datacenter-industrie

Harmonische bron: UPS, gelijkrichter

Harmonische uitrusting: UPS, airconditioning, lift, LED-verlichting

Automobielproductie

Harmonische bron: omvormer, gelijkrichter

Harmonische uitrusting: lasapparaat, transportsysteem

Opwekking van afvalenergie

Harmonische bron: gelijkrichter, omvormer

Harmonische apparatuur: allerlei soorten pompen

Rioolwaterzuivering

Harmonische bron: omvormer, gelijkrichter

Harmonische uitrusting: ventilator, pomp

Oplaadstapel voor auto's

Harmonische bron: gelijkrichter

Harmonisch apparaat: oplader

Halfgeleider

Harmonische bron: thyristor, eenkristaloven

Harmonische uitrusting: kwartskroes, thyristor

Ziekenhuis

Harmonische bron: gelijkrichter, UPS, omvormer

Harmonische uitrusting: precisieapparatuur, LED-verlichting, liften, UPS

Papierindustrie

Harmonische bron: halogeenlamp, omvormer

Harmonische uitrusting: pulper, papiersnijden, overpers, booglamp

Smelten van ijzer en staal

Harmonische bron: gelijkrichter, omvormer, thyristor

Harmonische uitrusting: hoogoven, middenfrequentieoven

Boorplatform

Harmonische bron: gelijkrichter, omvormer

Harmonische uitrusting: AC-generatorset, pomp

Moderne architectuur

Harmonische bron: gelijkrichter, omvormer

Harmonische uitrusting: schakelende voeding, airconditioning, lift, LED

Typisch toepassingsgebied

BeroepTransformatorcapaciteit	Centrale selectiequerytabel voor compensatiecapaciteit
BeroepTransformatorcapaciteit	Metro's, tunnels, hogesnelheidstreinen, luchthavens	Telecommunicatie, commerciële bouw, metallurgie, bankwezen	Medische industrie	Automobielproductie, scheepsbouw	Chemisch, aardolie	Metallurgische industrie
Frequentievariatie van harmonische stroom	15%	20%	25%	30%	35%	40%
200 kVA	50A	50A	100A	100A	100A	100A
250 kVA	50A	100A	100A	100A	150A	150A
315 kVA	100A	100A	150A	150A	150A	200A
400 kVA	100A	150A	150A	200A	200A	250A
500 kVA	100A	150A	200A	200A	250A	300A
630 kVA	150A	200A	250A	300A	350A	400A
800 kVA	200A	250A	300A	350A	450A	500A
1000 kVA	200A	300A	400A	450A	550A	600A
1250 kVA	300A	350A	450A	550A	650A	750A
1600 kVA	350A	500A	600A	700A	850A	950A
2000 kVA	450A	600A	750A	900A	1050A	1200A
2500 kVA	550A	750A	900A	1150A	1300A	1500A
*Opmerking: De AHF-capaciteit in de bovenstaande tabel wordt verkregen bij een transformatorbelastingsfactor van 80 procent.Bij daadwerkelijke projecten wordt de AHF-capaciteit proportioneel verkregen door de waarde van de bezettingsgraad te vergelijken met de 80% bezettingsgraad in deze tabel.
*Deze tabel is uitsluitend bedoeld als selectiereferentie

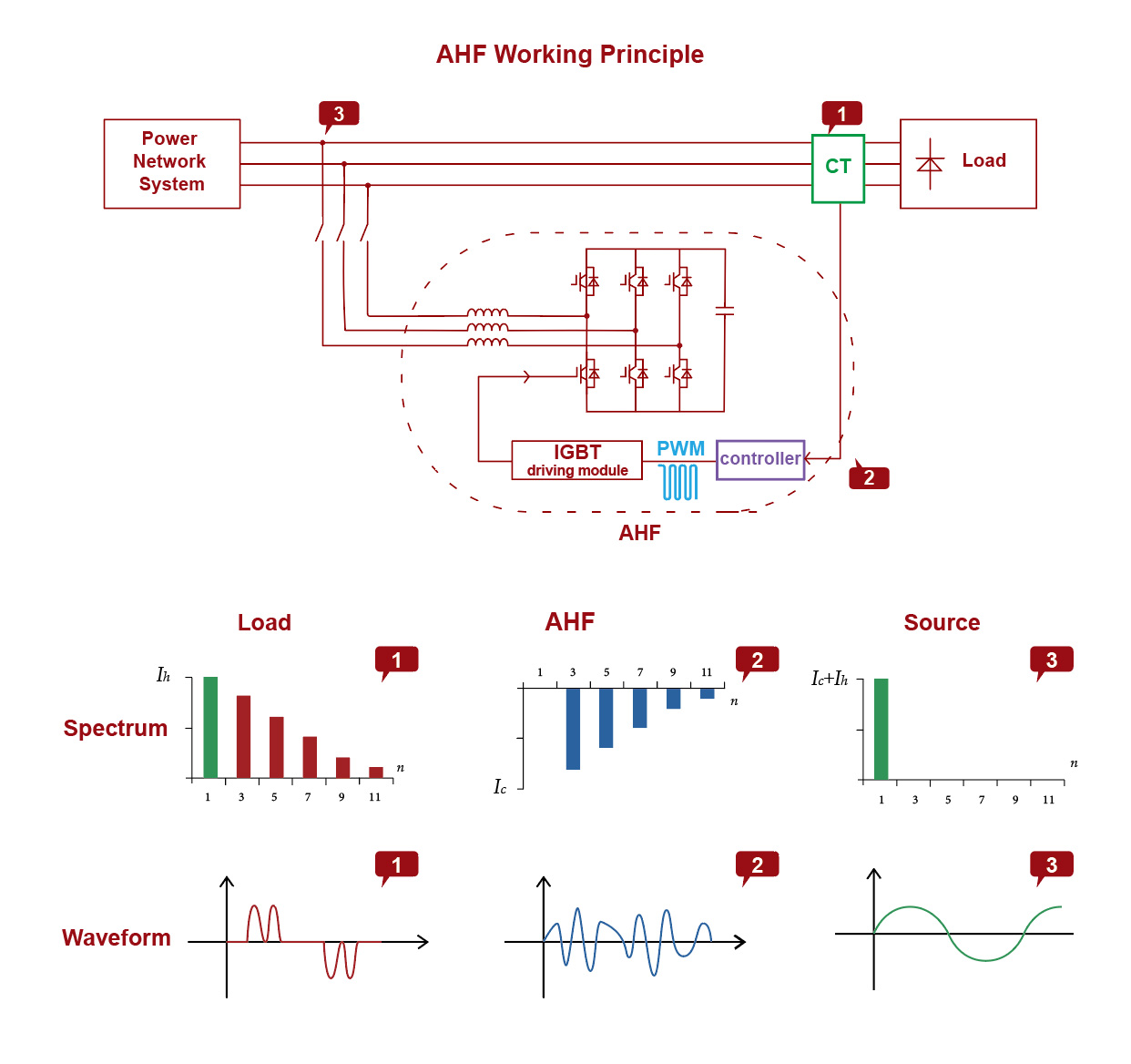

Werkend principe

Externe CT detecteert de belastingsstroom, DSP omdat CPU geavanceerde logische besturingsberekeningen heeft, kan de instructiestroom snel volgen, verdeelt de belastingsstroom in actief vermogen en reactief vermogen met behulp van de intelligente FFT, en berekent de harmonische inhoud snel en nauwkeurig.Vervolgens stuurt het een PWM-signaal naar het interne IGBT-stuurbord om de IGBT aan en uit te zetten op een frequentie van 20 kHz.Genereert ten slotte tegenfasecompensatiestroom bij inductie van de omvormer, tegelijkertijd detecteert CT ook de uitgangsstroom en gaat negatieve feedback naar DSP.Vervolgens gaat DSP door met de volgende logische controle om een nauwkeuriger en stabieler systeem te bereiken.

Technische specificaties

TYPE	220V-serie	400V-serie	500V-serie	690V-serie
Nominale compensatiestroom	23A	15A, 25A, 50A 75A, 100A, 150A	100A	100A
Nominale spanning	AC220V (-20%~+15%)	AC400V (-40%~+15%)	AC500V (-20%~+15%)	AC690V (-20%~+15%)
Nominale frequentie	50/60 Hz ± 5%
Netwerk	Enkele fase	3 fase 3 draads/3 fase 4 draads
Reactietijd	<40 ms
Harmonischen filteren	2e tot 50e harmonischen, het aantal compensaties kan worden geselecteerd en het bereik van de enkele compensatie kan worden aangepast
Harmonisch compensatiepercentage	>92%
Filtermogelijkheid voor neutrale lijnen	/	De filtercapaciteit van een driefasige, vierdraads neutrale lijn is drie keer zo groot als die van fasefiitering
Machine-efficiëntie	>97%
Schakelfrequentie	32 kHz	16 kHz	12,8 kHz	12,8 kHz
Functie	Omgaan met harmonischen
Nummers parallel	Geen beperking. Eén enkele gecentraliseerde bewakingsmodule kan worden uitgerust met maximaal 8 voedingsmodules
Communicatiemethoden	Tweekanaals RS485-communicatie-interface (ondersteuning voor draadloze GPRS/WIFI-communicatie)
Hoogte zonder derating	<2000m
Temperatuur	-20~+50℃
Vochtigheid	<90%RH,De gemiddelde maandelijkse minimumtemperatuur is 25°C zonder condensatie op het oppervlak
Vervuilingsniveau	Beneden niveau III
Beschermingsfunctie	Overbelastingsbeveiliging, hardware-overstroombeveiliging, overspanningsbeveiliging, stroomuitvalbeveiliging, bescherming tegen te hoge temperaturen, bescherming tegen frequentieafwijkingen, kortsluitbeveiliging, enz.
Lawaai	<50dB	<60dB	<65dB
installatie	Rek/wandmontage
In de weg van de lijn	Achterinvoer (rektype), boveninvoer (aan de muur gemonteerd type)
Beschermingsgraad	IP20

Naamgeving van producten

Productuiterlijk

Model	Capaciteit	Systeemspanning	Grootte (w3D3H3)(mm)	Koelmodus
YIY AHF-100-0.4-4L-C	100A	400V(-40%~+15%)	80010002200 (Kabinet 1) 80010001600 (Kabinet 2) optioneel	Geforceerde luchtkoeling
YIY AHF-150-0.4-4L-C	150A	400V(-40%~+15%)	80010002200 (Kabinet 1) 80010001600 (Kabinet 2) optioneel	Geforceerde luchtkoeling
YIY AHF-200-0.4-4L-C	200A	400V(-40%~+15%)	80010002200 (Kabinet 1) 80010001600 (Kabinet 2) optioneel	Geforceerde luchtkoeling
YIY AHF-250-0.4-4L-C	250A	400V(-40%~+15%)	80010002200 (Kabinet 1) 80010001600 (Kabinet 2) optioneel	Geforceerde luchtkoeling
YIY AHF-300-0.4-4L-C	300A	400V(-40%~+15%)	80010002200 (Kabinet 1) 80010001600 (Kabinet 2) optioneel	Geforceerde luchtkoeling
YIY AHF-400-0.4-4L-C	400A	400V(-40%~+15%)	80010002200 (Kabinet 1) 80010001600 (Kabinet 2) optioneel	Geforceerde luchtkoeling
YIY AHF-300-0,5-4L-C	300A	500V(-20%~+15%)	80010002200 (Kabinet 1)	Geforceerde luchtkoeling
YIY AHF-300-0.69-4L-C	300A	690V(-20%~+15%)	80010002200 (Kabinet 1)	Geforceerde luchtkoeling
*Kast 1 biedt plaats aan 5 modules.Kast 2 biedt plaats aan 3 modules.
*Als u andere maten nodig heeft, neem dan contact met ons op voor maatwerk.
